Norck erbjuder CNC-svarvning för prototyper och produktionsserier av runda precisionsdetaljer: axlar, stift, bussningar, distanser, kopplingar och gängade komponenter. Som tillverkare av CNC-svarvade detaljer arbetar Norck genom ett nätverk av kvalificerade produktionspartner i USA och Europa och tillverkar CNC-svarvade detaljer i aluminium, stål, rostfritt stål, mässing, titan och konstruktionsplaster. Norcks ingenjörer granskar varje ritning före produktionen, så att du får en tillverkningsbar konstruktion, uppnåeliga toleranser och en tydlig offert.
| Område | Beskrivning |
|---|---|
| Process | Ett arbetsstycke roterar i en svarv medan ett skärverktyg avverkar material |
| Lämpar sig bäst för | Runda, cylindriska och koniska detaljer: axlar, stift, bussningar, distanser, gängade detaljer |
| Material | Aluminium, stål, rostfritt stål, mässing, titan, konstruktionsplaster |
| Volymer | Från enstaka prototyper till högvolymsproduktion |
| Standardtolerans | Enligt ISO 2768-mK om inget annat anges på ritningen |
| Snäv tolerans | ±0,005–0,01 mm på kritiska diametrar |
| Produktion | Partnernätverk i USA och Europa |
| Ingenjörsstöd | DFM-granskning, materialval och toleransanalys vid varje order |
Precisionstillverkning som ingenjörer och forskare på Fortune 500-företag litar påTillverkningserfarenhet som ledande globala företag litar på.
| Detaljtyp | Typiska formelement |
|---|---|
| Axlar och hjulaxlar | Avsatser, spår, kilspår, gängor, slipade lagersäten |
| Bussningar och hylsor | Precisionshål, presspassningar, flänsar |
| Stift och distanser | Små diametrar, fasningar, stora volymer |
| Gängade detaljer och kopplingar | Invändiga och utvändiga gängor (metriska, UNC/UNF, NPT) |
| Munstycken och anslutningar | Tvärhål, plana ytor och spår som tillverkas med drivna verktyg |
| Rullar, remskivor och nav | Koncentriska diametrar, räffling, kilspår |
Norcks nätverk svarvar detaljer i CNC-svarvar och svarvfräscenter med drivna verktyg, från små, slanka stift till stora axlar.
| Kapacitet | Specifikation |
|---|---|
| Standardtolerans | Enligt ISO 2768-mK om inget annat anges på ritningen |
| Snäv tolerans | ±0,005–0,01 mm på kritiska diametrar |
| Ytfinhet | Ned till Ra 1,6 µm i svarvat skick; slipad yta på begäran |
| Kompletterande operationer | Drivna verktyg (plana ytor, tvärhål, spår), gängsvarvning, gängtappning, räffling, spårstickning, gravering, slipning |

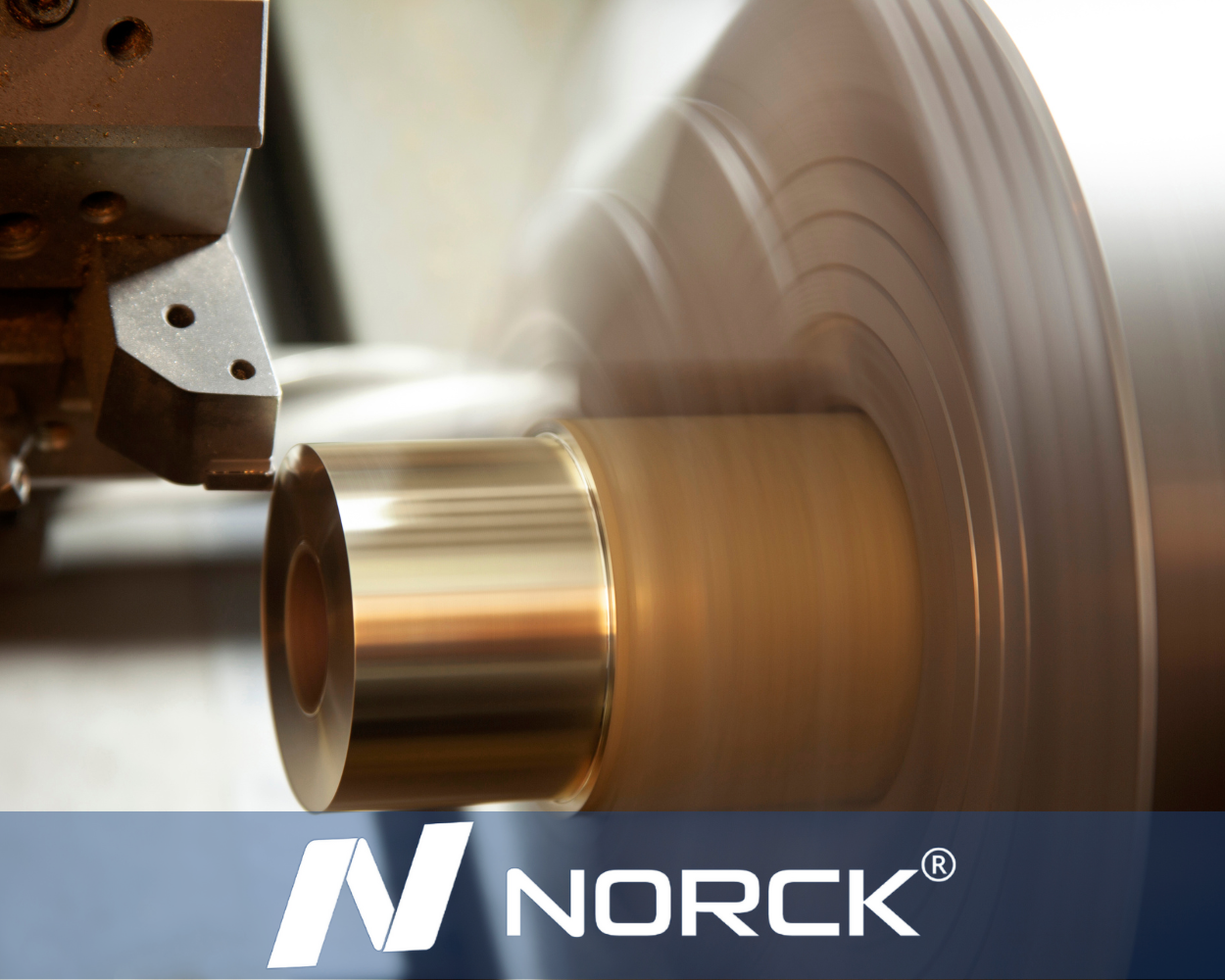

CNC-svarvning är en bearbetningsprocess där en datorstyrd svarv roterar ett arbetsstycke med hög hastighet medan ett skärverktyg avverkar material och formar detaljen. Processen används för runda, cylindriska och koniska former och är det snabbaste och mest ekonomiska sättet att tillverka runda detaljer med repeterbar kvalitet.
Vanliga operationer: plansvarvning, längdsvarvning, formsvarvning och konsvarvning, spårstickning och avstickning, ursvarvning, borrning, gängtappning, planförsänkning, försänkning och gängsvarvning. Långa arbetsstycken hålls av ett stöd, till exempel en dubbdocka eller stöddocka, så att de inte böjer sig under bearbetningen.
Vid CNC-svarvning roterar arbetsstycket medan ett stillastående verktyg bearbetar det. Metoden passar runda, symmetriska detaljer. Vid CNC-fräsning roterar verktyget medan arbetsstycket står still; metoden passar plana ytor, fickor och komplexa former. Se Norcks tjänster inom CNC-fräsning.
Många detaljer behöver båda: en rund axel med en plan yta, ett spår eller ett tvärhål. I svarvfräscenter bearbetar drivna verktyg dessa formelement i samma uppspänning som svarvningen. Det innebär färre uppspänningar, bättre noggrannhet mellan formelementen och ett lägre pris.
CNC-svarvning
Svarvfräsning
CNC-fräsning
| Din detalj | Bästa process |
|---|---|
| Rund, symmetrisk (axlar, stift, bussningar) | CNC-svarvning |
| Rund med plana ytor, spår eller tvärhål | Svarvfräsning (CNC-fräsning och svarvning i en uppspänning) |
| Huvudsakligen plan eller lådformad | CNC-fräsning |
| Material | Kvaliteter | Typiska svarvade detaljer |
|---|---|---|
| Aluminium | 6061, 6082, 7075 | Distanser, hus, lätta axlar |
| Rostfritt stål | 303, 304, 316L, 17-4 PH | Stift till medicinska instrument, kopplingar för livsmedelsbruk, marina detaljer |
| Kolstål och legerat stål | 1018, 1045, 4140 | Axlar, hjulaxlar, stift, hydraulikdetaljer |
| Mässing | C360 | Kopplingar, ventiler, elektriska kontaktdon |
| Titan | Grade 2, Grade 5 | Fästelement för flyg- och rymdindustrin, komponenter till medicinska instrument |
| Plaster | Delrin (POM), PEEK, nylon, PTFE | Bussningar, isolatorer, lågfriktionsdetaljer |
CNC-svarvning är en process där en datorstyrd svarv roterar arbetsstycket medan ett skärverktyg avverkar material. Välj den när din detalj är rund, cylindrisk eller konisk, till exempel en axel, ett stift, en bussning eller en gängad koppling. För plana eller lådformade detaljer passar CNC-fräsning oftast bättre.
Ja. Ladda upp en ritning eller CAD-fil med material och antal. Norcks ingenjörer granskar tillverkningsbarheten och skickar en offert till dig.
Välj en tillverkare som granskar din ritning tekniskt, tydligt anger sin kapacitet för toleranser och ytfinhet, tillhandahåller kontrollrapporter på begäran, har ett erkänt kvalitetssystem som ISO 9001 och kan skala upp från prototyper till produktion. Fråga vad som tillverkas internt och vad som tillverkas av partner.
Standardtoleransen följer ISO 2768-mK. Kritiska diametrar kan svarvas till ±0,005–0,01 mm, och med slipning kan ännu snävare passningar uppnås.
Priset beror på material, diameter och längd, antal formelement, toleranser och antal detaljer. Runda detaljer är oftast billigare att svarva än att fräsa, och priset per detalj sjunker när antalet ökar.
Ja. Norck tillverkar svarvade detaljer från enstaka prototyper till tiotusentals stycken, i CNC-svarvar som är inställda för högvolymsserier.
CNC-svarvning är processen. En CNC-svarv för metall är maskinen som utför den.
Begär offert på CNC-svarvade detaljer. Ladda upp din ritning med material och antal. Norcks ingenjörer granskar den och skickar en offert till dig.
